Программно-аппаратный комплекс цифрового флюорографа «ПУЛЬМО-Х»

Назначение

Флюорограф цифровой малодозовый «ПУЛЬМО-Х» предназначен для проведения массовых профилактических обследований населения с целью раннего выявления туберкулёза, онкологических, травматологических и прочих заболеваний лёгких, органов средостения и опорно-двигательного аппарата.

Комплекс позволяет решить задачу профилактического и диагностического обследования больших контингентов населения и обеспечивает постановки диагноза как непосредственно в процессе исследования, так и в удобное для врача время.

Благодаря расширенному динамическому диапазону, возможности полиэнергетической съёмки, функции «детализация/доза» система с успехом может применяться и для рентгенодиагностического стола заменяя традиционные плёночные методики, включая планарную томографию.

Комплекс представлен тремя основными блоками: генератором рентгеновского излучения, приёмно-визуализирующим устройством, системой управления и последующей цифровой обработки снимков (АРМ на 2 рабочих места). Одна из особенностей предлагаемой системы заключается в гибком встраивании комплекса как в уже имеющиеся штативы (модернизация), так и вариабельность конструктивных исполнений.

• Вариант №1. Двух стоечная система с открытым рентгеновским пучком
• Вариант №2. Кабина с повышенной радиационной защитой
• Вариант №3. Кунг. Флюорографическая передвижная установка на авто-шасси.

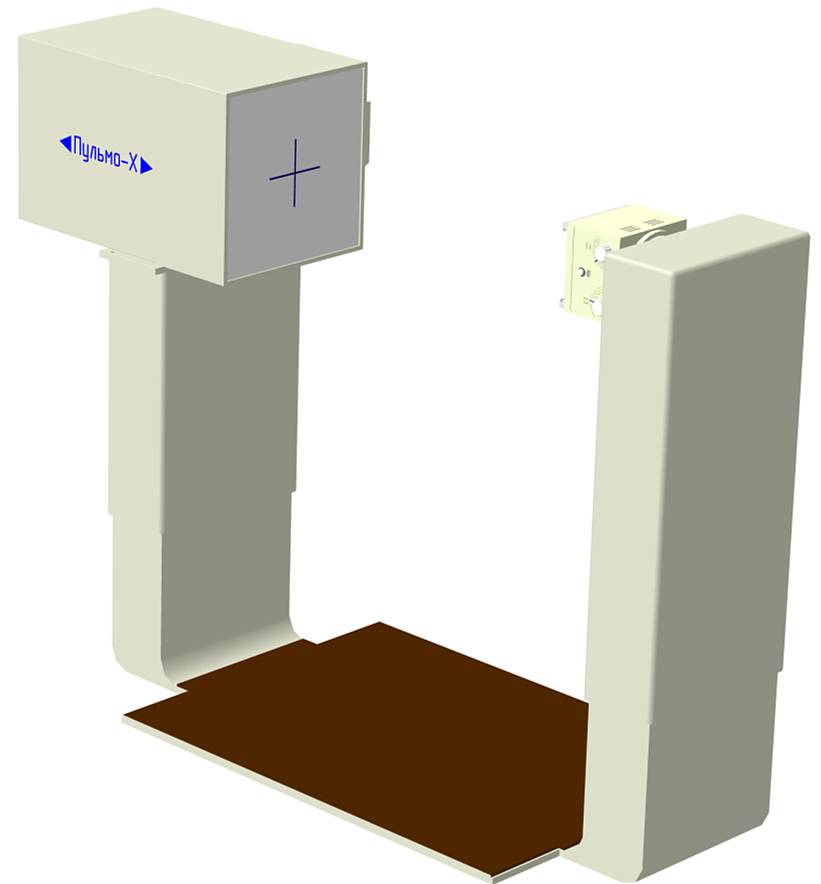

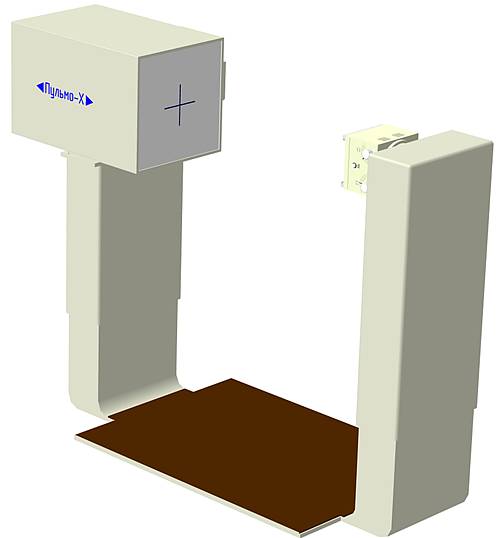

Вариант 1

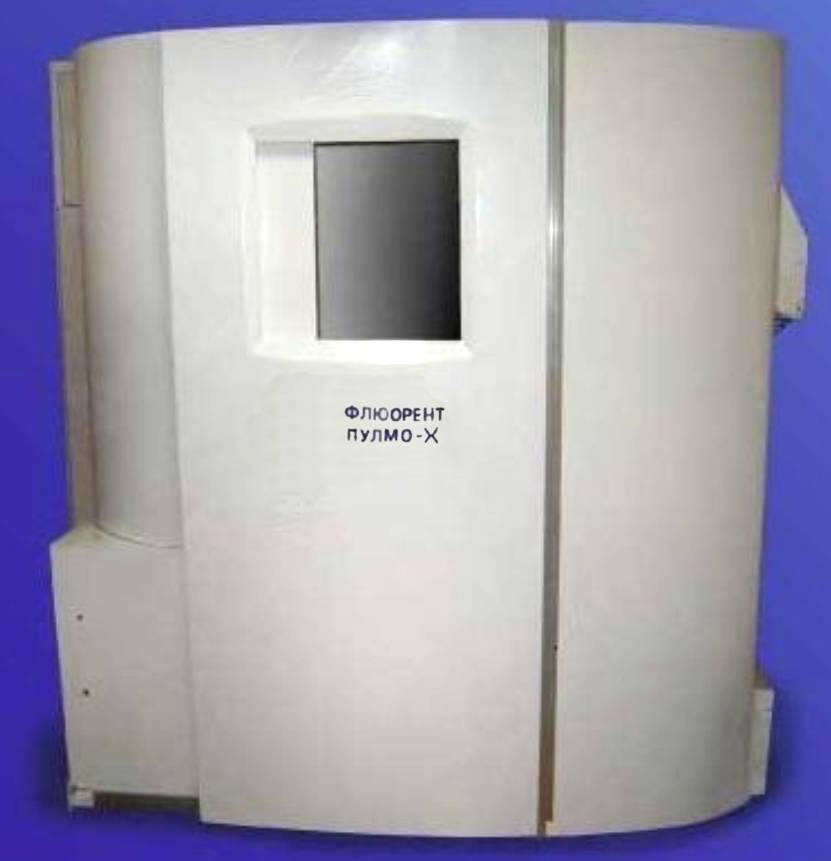

Вариант 2

Наиболее важные технические параметры выгодно отличающие комплекс «ПУЛЬМО-Х» от большинства других цифровых флюорографов представленных на отечественном и зарубежных рынках, следующие:

· функция «детализация/доза»:

1. полная 4 000x4 000 пикс. пространственное разрешение 4,6 лин/мм;
2. средняя 2 000x2 000 пикс. пространственное разрешение 2,5 лин/мм;
3. низкая 1 300x1 300 пикс. пространственное разрешение 1,6 лин/мм.

Многоуровневая камера обеспечивает наиболее точную установку детализация/доза под текущую задачу.
Например: на полном пространственном разрешении чётко просматривается структура костной ткани, необходимая при диагностике ряда заболеваний и травм. На низком пространственном разрешении - можно производить обзорные широкоформатные снимки с невысокой детализацией, но за счёт многократного повышения чувствительности камеры, с минимальной лучевой нагрузкой на пациента (не более 400-500мкР).

· полиэнергетический режим съёмки:

даже при полном пространственном разрешении система обеспечивает в мульти импульсном режиме скорость регистрации до трёх кадров за 0,9сек.
Снимки производятся при различных уставках ускоряющего напряжения и анодного тока, вычисляемых контроллером непосредственно в процессе их выполнения. Это позволяет применить математический метод «субтракции», соответственно селективно выделять ткани по уровню их плотности (пропорционально активному числу Z).
Порог обнаружения очаговых структурных изменений может достигать 0,2% контрастной чувствительности, что недостижимо при моноэнергетической рентгенографии.
Примечательно, что при данном режиме суммарная лучевая нагрузка на пациента не превышает 1200мкР, т.е. остаётся допустимой по нормам малодозовой флюорографии.

· функция «определение уставок»:

1. «ПОЛНЫЙ АВТОМАТ» - автоматическое определение кВ и мАс по ходу снимка;
2. «ПОЛУАВТОМАТ» - установка кВ оператором и автоматическое определение мАс по ходу снимка;
3. «РУЧНАЯ» - установка оператором кВ и мАс.

Обзорная рентгенограмма шейно-черепного отдела (зона основного выделения: шейный отдел С3-С4-С5)

Обзорная рентгенограмма лёгких с применением эффекта субтракции

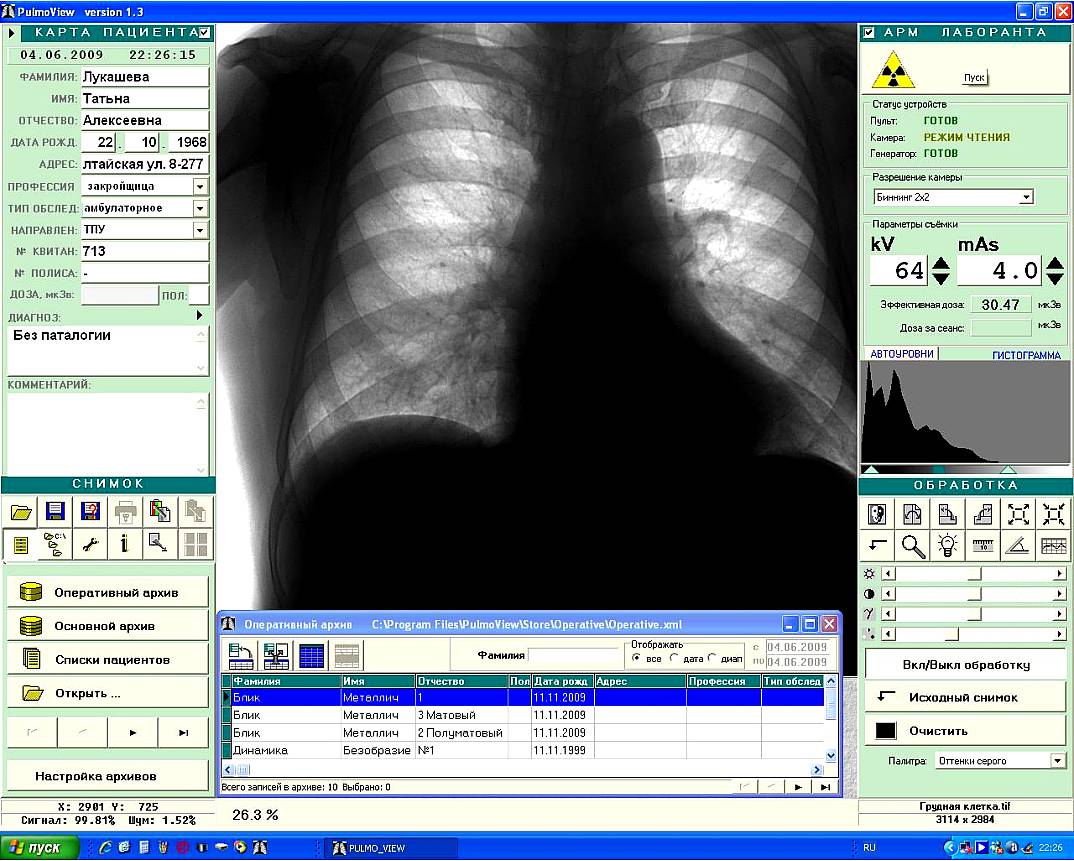

Оформление интерфейса АРМ «PulmoView»

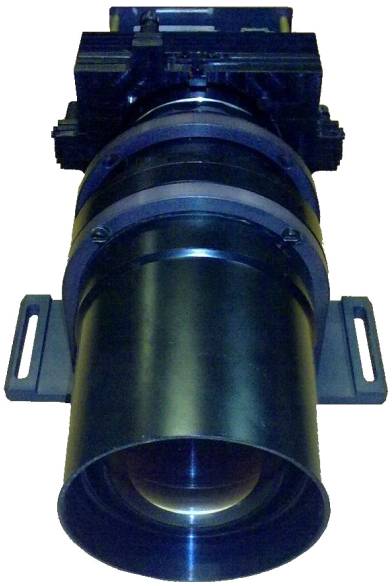

Широкоформатная камера 22 Мпкс в сборе с проекционным объективом

Технические характеристики.

Рабочее поле приёмно-визуализирующего устройства (±5мм) 400x400
Контрастная чувствительность в моноэнергетическом режиме не хуже 0,75%
Динамический диапазон (по МЭК) 400
Число активных элементов изображения, детализация:

• - полная 4000 x 4000 x 16 бит;
• - средняя 2000 x 2000 x 16 бит;
• - низкая 1300 x 1300 x 16 бит.

Разрешающая способность:

• - полная 4,6 лин/мм;
• - средняя 2,5 лин/мм;
• - низкая 1,6 лин/мм.

Экспозиционная доза на одну флюорограмму:

• - при полной детализации 10 мкГр (~1,14 мР);
• - при средней детализации ~ 0,8 мР;
• - при низкой детализации ~ 0,5 мР.

Диапазон изменения анодного напряжения 40 - 125кВ
Диапазон изменения кол-ва электричества 0,5 - 25мАс
Диапазон экспозиции 0,01 - 0,5с
Диапазон изменения анодного фокуса 0,1 - 1,5мм
Ном. мощность генератора рентгеновского излучения 10кВт
Фокусное расстояние 100 - 140 см
Пропускная способность (средняя) 60 снимков/час
Питание 220В±20%

ПРИМЕЧАНИЕ:

все параметры приведены в соответствии с «Положением о контроле характеристик трактов визуализации цифровых рентгенодиагностических систем в условиях эксплуатации» от 2007 года.
Базовый комплект поставки (в двухстоечном варианте)
Штатив подъёмника с приёмно-визуализирующим устройством (тубусом)
Штатив подъёмника с излучателем
Микропроцессорный пульт управления
АРМ рентгенолаборанта
АРМ врача-рентгенолога
Прибор сертифицирован на территории России и соответствует всем Российским и международным медицинским требованиям по качеству и безопасности.
