Аппарат для рентгенотерапии «Полирент-60» «Полирент-150» «Полирент-250»

Назначение

Генераторы предназначены для преобразования электрической энергии в тормозное (рентгеновское) излучение с диапазоном ускоряющего напряжения от 5 до 60кВ; 30 до 150 кВ; от 50 до 250кВ.

Генераторы рассчитаны на установку в С-образный штатив.

Основная область применения генераторов - медицина:

• · режим рентгенотерапии (карандашная форма пучка).
• · режим рентгенодиагностики (конусная форма выходного пучка);

Форма выходного пучка после первичного коллиматора - конусная, 32° или карандашная, в зависимости от установленного коллиматора.

Управление и индикация узлов генератора осуществляется посредством оптоволоконного подключения к ЭВМ или собственному пульту управления.

Технические характеристики «Полирент-150»

Тип конструкции генератора одномодульный

Схема включения рентгеновской трубки с заземлением анода

Тип рентгеновской трубки трёхэлектродная

Режимы работы генератора: постоянный и повторно-кратковременный

- при нагрузке 1000 Вт продолжительность включения (воздуха=25°С)

не более 15 мин, пауза не менее 15 мин;

- при нагрузке 500 Вт продолжительность включения (воздуха=25°С)

не более 40 мин, пауза не менее 15 мин;

Диапазон регулировки ускоряющего напряжения 30 - 150 кВ

Дискретность регулировки ускоряющего напряжения 1 кВ

Диапазон регулировки анодного тока 0 - 15 мА

Дискретность регулировки анодного тока 0,1 мА

Диапазон регулировки напряжения смещения от 0 до - 800 В

Дискретность регулировки напряжения смещения 1 В

Максимальная мощность 1000 В

Стабильность ускоряющего напряжения 10^-3 за 10мин

Пульсации при мах. анодном токе: не более ±0,8% (с 30 до 40кВ)

не более ±0,5% (с 40 до 150кВ)

Размер фокуса (регулировка плавная) от 3x3мм до 0,5x0,5 мм

Материал мишени W

Собственная фильтрация 0,4мм Ве

Минимальное расстояние объект-фокус 40 - 50 мм.

Выходной пучок рентгеновского излучения конусный, 32°

Защита от нереализованного излучения имеется для медицинских диагностических и терапевтических аппаратов с анодным напряжением до 150 кВ.

Управление параметрами генератора (ускоряющее напряжение, анодный ток, экспозиция) осуществляется от РС стандартной конфигурации.

Система защиты 5 уровней

Охлаждение рентгеновской трубки воздушное принудительное

Включение/выключение вентилятора

Охлаждение силового каскада воздушное принудительное

Оповещение включённого высокого напряжения   звуковая и световая индикация

Генератор рассчитан на питание от стандартной однофазной сети

220В±10%, 40x100Гц, в соответствии с ГОСТ В 23394-78.

Ток потребления от сети при 1000 Вт не более 5 А

Габариты 380(450) x 304 x 164мм

Масса не более 19 кг

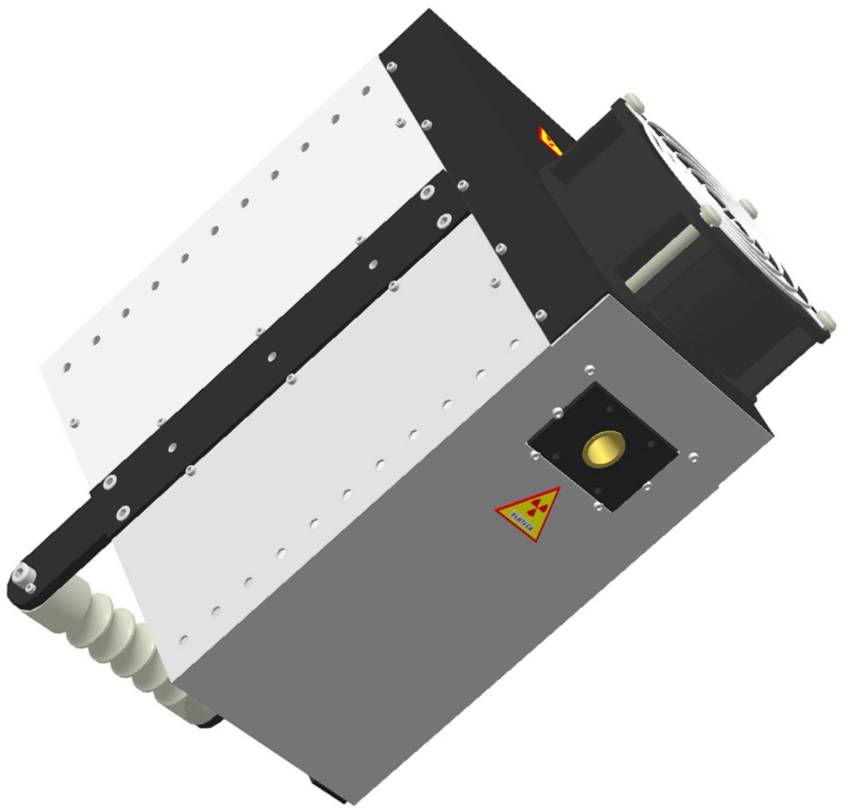

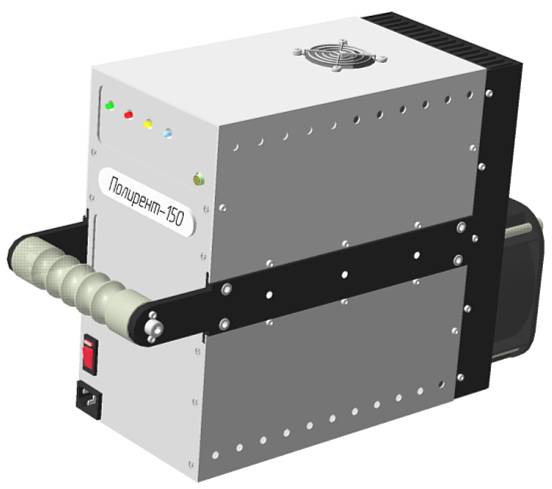

Рентгенотерапевтический генератор «ПОЛИРЕНТ-150»

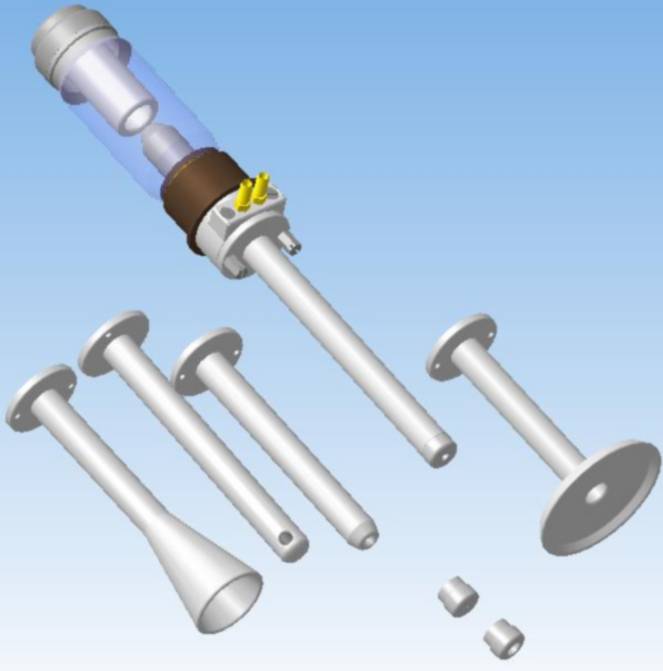

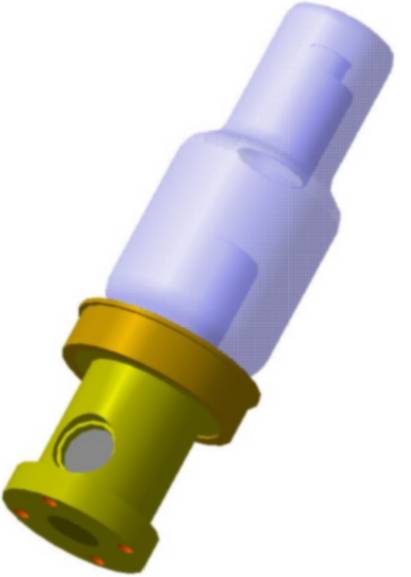

Трубки для рентгенотерапии 1 БТР2-160 и 0,3 БТР1-100 с насадками

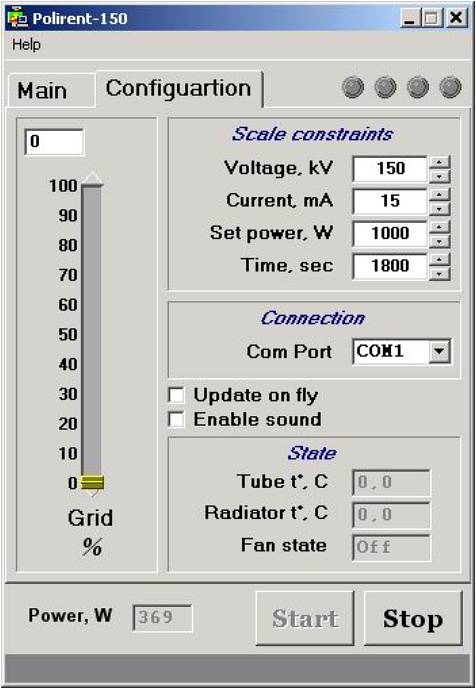

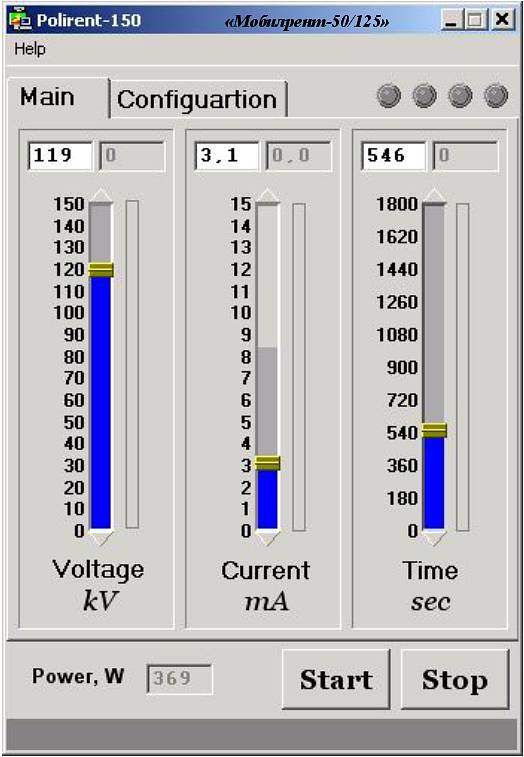

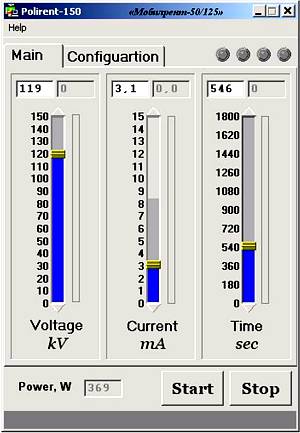

Оформление интерфейса
