Генератор рентгеновского излучения «ПУР-50»

Технические характеристики

Тип конструкции генератора одномодульный

Схема включения рентгеновской трубки с заземлением анода

Режимы работы генератора:

1. Повторно кратковременный

2. Продолжительный

Режимы стабилизации анодного тока:

1. Изменением термоэмиссии (накала катода)

2. Изменением отрицательного смещения на модуляторе

Диапазон регулировки ускоряющего напряжения 0 - 50 кВ

Дискретность регулировки ускоряющего напряжения 0,1 кВ

Диапазон регулировки анодного тока 0 - 2 (0-1)мА

Дискретность регулировки анодного тока 10 мкА

Диапазон регулировки фокусирующего напряжения от 0 до - 1500 В

Максимальная мощность 100 Вт

Электрический КПД генератора не хуже 90%

Стабильность анодного напряжения не хуже 0,5% за 10мин

Стабильность анодного тока не хуже 0,5% за 10мин

Амплитуда пульсаций: не более 20В (при I_анод. 2мА)

Защита от нереализованного излучения соответствует ГОСТ 12.2.081 - 76, для медицинских диагностических и терапевтических аппаратов с анодным напряжением до 50 кВ.

Управление параметрами генератора (ускоряющее напряжение, анодный ток, экспозиция) осуществляется от РС стандартной конфигурации посредством волоконно-оптической связи, подключаемой к USB порту.

Конструкция генератора обеспечивает автоматическое отключение высокого напряжения и передачу данных о возникшей ситуации на управляющую РС:

• · при перегреве рентгеновской трубки или силовых узлов;

• · при перегрузке силового каскада;

• · при серийном пробои в рентгеновской трубке.

Охлаждение силового каскада воздушное принудительное

Оповещение включённого высокого напряжения - световой индикацией

Рентгеновская трубка: БС-1; БС-11, БС-13; БС-17 (и их модификации), пр-во Россия «Светлана-Рентген»;

Мишень - материал мишени Cu; Mo; Ag; W (по запросу возможны другие материалы напыления мишени)

Максимальная рассеиваемая мощность рентгеновской трубки

• - с пассивным воздушным охлаждением до 10Вт

• - с принудительным жидкостным охлаждением до 100Вт

Размер фокального анодного пятна регулируемый от 20 до 200мкм

- с магнитной линзой от3 мкм

Питание 220В±15% 50Гц , Средний ток потребления от сети на 100 Вт не более 1 А

Габариты 272 x 225 x 82мм, Масса (без рентгеновской трубки) не более 5,5 кг

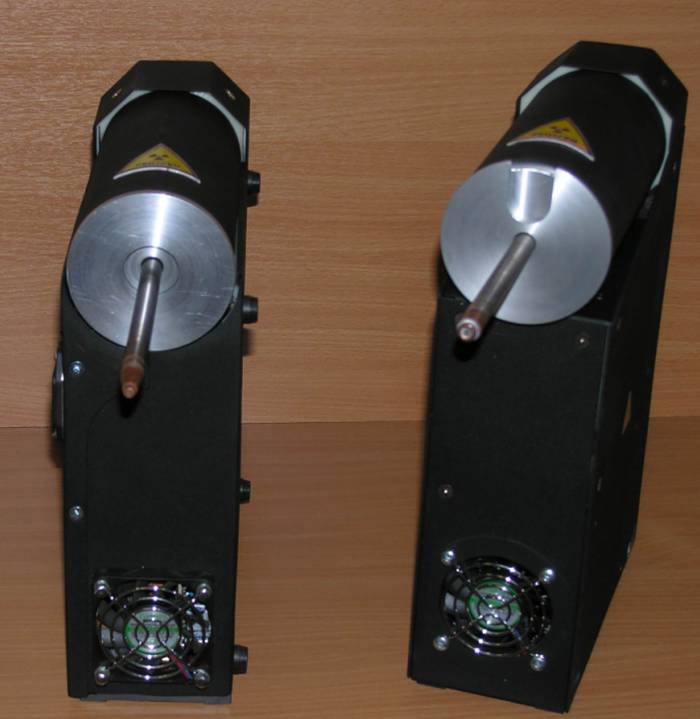

Внешний вид аппарата ПУР-50

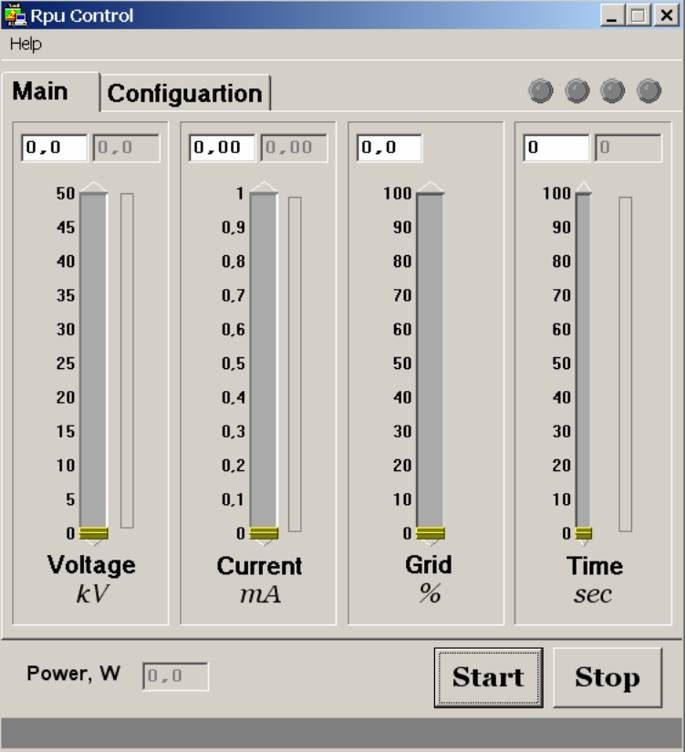

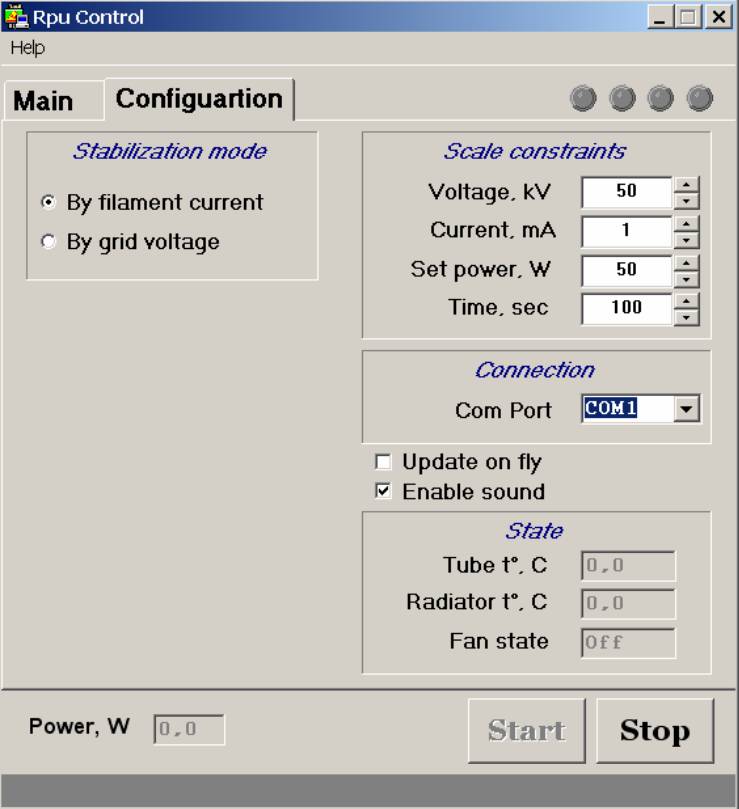

Оформление интерфейса
