Генератор рентгеновского излучения «ПУР-100»

Технические характеристики

Тип конструкции генератора одномодульный

Схема включения рентгеновской трубки с заземлением анода

Режимы работы генератора:

1. Повторно кратковременный

2. Продолжительный, при нагрузке 100 Вт продолжительность включения (t_{воздуха}=20°С) не ограничена.

Режимы стабилизации анодного тока:

1. Изменением термоэмиссии (накала катода)

2. Изменением отрицательного смещения на модуляторе

Диапазон регулировки ускоряющего напряжения 0 - 100 кВ

Дискретность регулировки ускоряющего напряжения 0,1 кВ

Диапазон регулировки анодного тока 0 - 1 мА

Дискретность регулировки анодного тока 10 мкА

Диапазон регулировки фокусирующего напряжения от 0 до - 1500 В

Максимальная мощность 100 Вт

Электрический КПД генератора не хуже 90%

Стабильность анодного напряжения не хуже 0,5% за 10мин

Стабильность анодного тока не хуже 0,5% за 10мин

Амплитуда пульсаций: не более 15В (при I_анод. 1мА)

Защита от нереализованного излучения соответствует ГОСТ 12.2.081 - 76, для медицинских диагностических и терапевтических аппаратов с анодным напряжением до 150 кВ.

Управление параметрами генератора (ускоряющее напряжение, анодный ток, экспозиция) осуществляется от РС стандартной конфигурации посредством волоконно-оптической связи, подключаемой к USB порту.

Конструкция генератора обеспечивает автоматическое отключение высокого напряжения и передачу данных о возникшей ситуации на управляющую РС:

• · при перегреве рентгеновской трубки или силовых узлов;

• · при перегрузке силового каскада;

• · при серийном пробои в рентгеновской трубке или высоковольтном блоке.

Охлаждение силового каскада воздушное принудительное

Оповещение включённого высокого напряжения - световой индикацией

Рентгеновская трубка: БС-1; БС-11, БС-13; БС-17 (и их модификации), пр-во Россия «Светлана-Рентген»;

Мишень - пролётного типа, материал мишени Cu; Mo; Ag; W (по запросу возможны другие материалы напыления мишени)

Максимальная рассеиваемая мощность рентгеновской трубки с пассивным воздушным охлаждением не менее 10Вт, с жидкостным не менее 100Вт

Размер фокального анодного пятна регулируемый от 20 до 800мкм

Питание от стандартной однофазной сети 220В±15%, 50Гц, Средний ток потребления от сети на 100 Вт не более 1 А

Габариты 326 x 188 x 112мм , Масса (без рентгеновской трубки) не более 6 кг

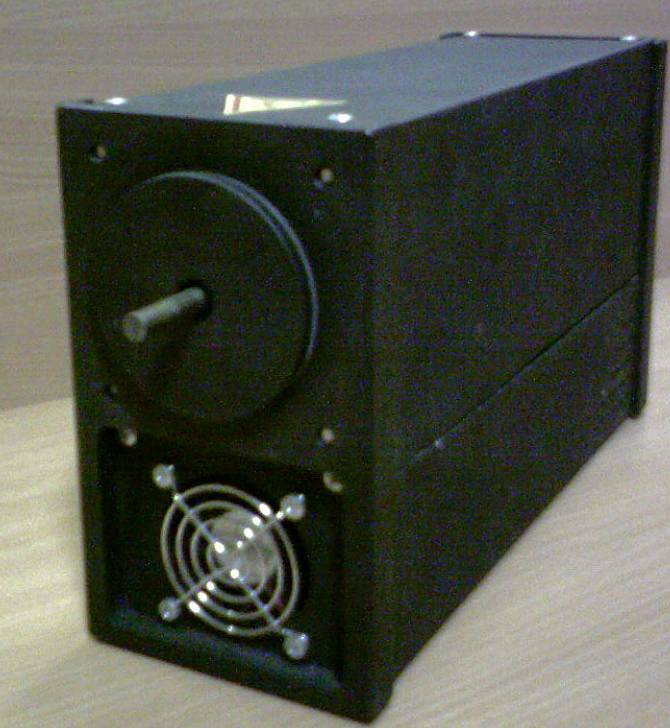

Внешний вид аппарата ПУР-100

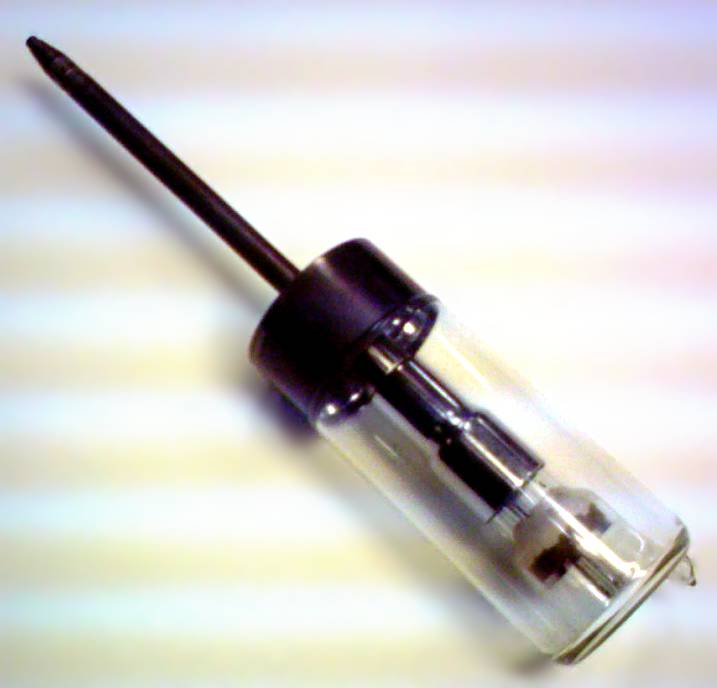

Микрофокусная рентгеновская трубка БС-13

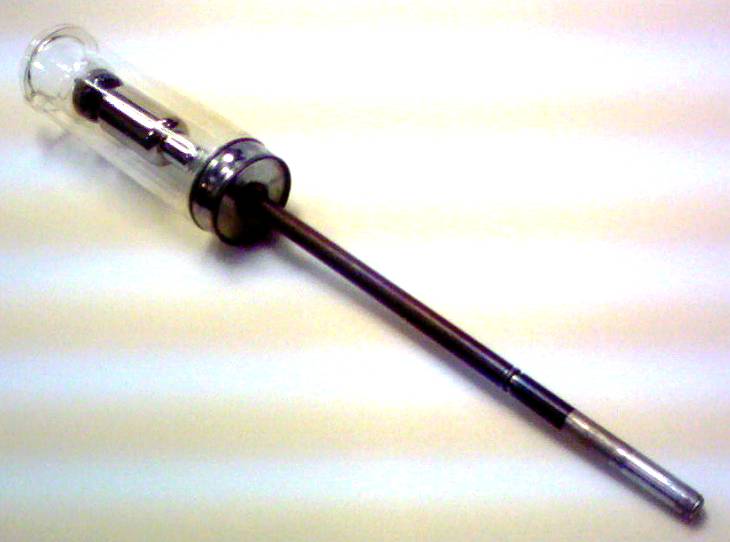

Рентгеновская трубка с массивным выносным анодом
