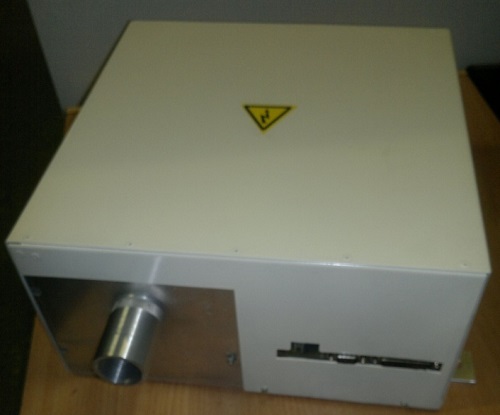

Основным назначением аппарата является работа с комплексом приборов для проведения терапевтического воздействия направленным пучком рентгеновского излучения (длиннофокусной и короткофокусной рентгенотерапии) в условиях медицинских учреждений.
Кроме этого, аппарат может быть использован и для других целей, где требуется пучок рентгеновского излучения с максимальной энергией до 100 кэВ.
3.1. В аппарате предусмотрены два режима управления.
3.1.1. Управление по аналоговым входам и выходам - осуществляется с пульта управления:
а) включение /выключение генерации осуществляется по аналоговому сигналу (0В-выключено; включено);
б) установка анодного напряжения осуществляется по аналоговому сигналу (от 0В до +10В), 1В
соответствует 10кВ выходного напряжения;
в) установка анодного тока осуществляется по аналоговому сигналу (от 0В до +10В), 1В соответствует 1мА анодного тока;
Индикация выходных параметров:
г) анодного напряжения, полный диапазон от 0 до 100кВ,
соответствует аналоговому выходу от 0 до 10В;
д) анодный ток, полный диапазон от 0 до 10мА, соответствует аналоговому выходу от 0 до 10В;
е) сигнал о включении защиты (ошибка) +3,3В;
ж) сигнал с термодатчика (подробнее см. ниже);
з) сигнал о включённом высоком напряжении +3,3В.
3.1.2. Внешнее управление осуществляется подключенной по оптическому каналу ЭВМ.
3.2. Максимальное напряжение на аноде 100 кВ.
Пределы регулирования анодного напряжения от 20 до 100 кВ через 1 кВ.
Пульсации анодного напряжения (при I=10мА) не более 1%
Стабилизация анодного напряженияне более 1%
Время выхода от 0 до 100кВ (при I=10мА)не более 2с
3.3. Максимальный ток анода 10 мА. Ток регулируется в интервале от 0,5 до 10мА, с дискретностью 0,1мА.
3.4. Устанавливаемое время экспозиции от 1 мин до неограниченного.
3.5. Угол выхода излучения - 400.
3.6. Максимальная мощность на аноде трубки, равная произведению анодного напряжения на анодный
ток:
1000 Вт - не более 10 мин, пауза - 10мин.;
500 Вт - не более 10мин, пауза - 15мин.
3.7. Активная мощность, потребляемая от сети однофазного тока частотой 50 Гц при напряжении 220 В с допускаемыми отклонениями 10%, не более 1,25 кВт.
Полная мощность, потребляемая от сети, не более 1,5 кВт.
3.8. Рекомендуемая для работы внешняя температуре не более +35°С.
Встроенная схема измерения температуры позволяет в случае необходимости корректировать рабочий
цикл.
3.9. Условия эксплуатации:
рабочая температура: +10ОС .. +45ОС
влажность при температуре 25О С до 90 %
3.10. Время выхода на максимальный режим не более 3 с. Скорость подъема напряжения около 50 кВ.с
3.11. Массогабаритные характеристики:
