Вид спереди

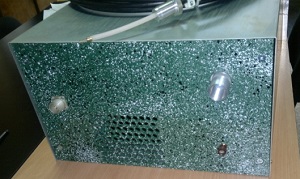

Вид сзади

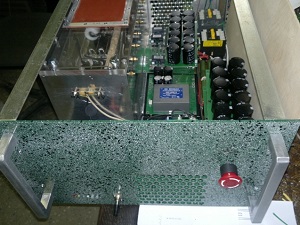

Вид со снятой крышкой

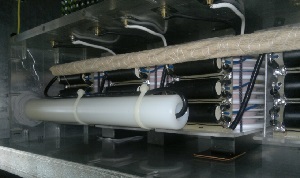

Высоковольтный блок |
Технические характеристики:
Тип конструкции прибора: однокорпусной
Выход ВИП с положительной или отрицательной полярностью
Тип преобразователя: |
инверторный, высокочастотный (120 кГц) |
Режим работы генератора |
повторно-кратковременный |
Диапазон регулировки Uвыходного |
от 20 до 100кВ |
Регулировка Uвыходного
дискретная |
ступень 0,25кВ |
Диапазон ограничения Iвыходного (во всём диапазоне Uвыходного) |
от 50 до 1100мА |
Регулировка Iвыходного
дискретная |
ступень 1мА |
Порог срабатывания по превышению выходного тока |
1400мА |
Номинальная выходная мощность |
110 кВт |
Пульсации Uвыходного
при I=1000мА |
не более ±2% |
Стабильность U выходного |
не хуже 8 ×10-2 % за 10мин |
Регулировка диапазона длительности импульса |
0,005 – 0,5с |
Регулировка длительности
импульса дискретная |
ступень 0,001с |
Регулировка частоты следования импульса |
от 0 до 100Гц |
Скорость нарастания переднего фронта регулируемая дискретно |
от 10-4 до 5×10-1с |
Внешний запуск |
от +5 до +30В |
Диапазон рабочей температуры окр. среды |
от +1 до +50 ° С |
Охлаждение |
воздушное, принудительное; |
Диапазон влажности окр. среды |
до 98% (относительной) |
Питание ВИП |
трёхфазная сеть 50Гц
380 В ± 10% |
Габариты ВИП |
275× 485×600мм |
Масса ВИП |
не более 47 кг. |
Высоковольтный выходной кабель |
от 1 до 30м (по заказу) |
Оптический кабель связи с РС
|
от 2,5 до 15м (по заказу) |
сетевой шнур |
от 1.5 м до 20м (по заказу) |
Управление ИРИ – по двум каналам:
1. Быстрый канал - через аппаратное соединение пульта (открытый коллектор): включение/выключение анодного напряжения;
2. Основной канал – оптоволоконный с РС, через порт USB оперативная среда Windows XP,7,8 или Linux. Функции интерфейса: уставка выходного напряжения, ограничения выходного тока, длительности импульса, частоты импульса, крутизны переднего фронта ПИД-регулирования, включение режима автотестирования, текущая цифровая и графическая визуализация анодного напряжения, тока, температуры,
Электрозащита соответствует ГОСТ 12.2.081 – 2008, для аппаратов лабораторного назначения.
Конструкция ВИП обеспечивает автоматическое отключение высокого напряжения и передачу данных о возникшей ситуации на управляющую РС:
- при серийном пробои в высоковольтном блоке или в нагрузке;
- при превышении порога выходного напряжения (свыше 110кВ);
- при превышении выходного тока (свыше 1400мА);
- при перегрузке силового каскада;
- при перегреве радиаторов силового каскада.
|
